組み立て - BASIC (旧モデル）
組み立てを開始する前に、サーモカメラの設置場所を決めましょう。

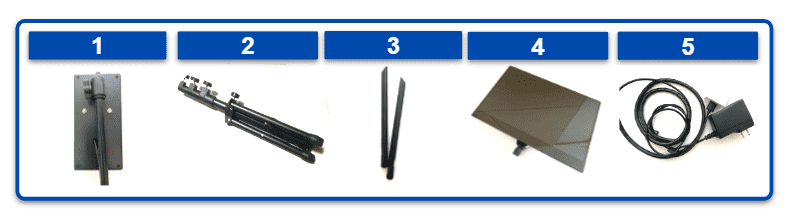

梱包品の中に、下記が含まれていることをご確認ください。
もし不備不足がございましたら、10営業日以内に[email protected]までお問合せください。
☐ デバイスユニット（サーモカメラ内臓）
☐ スタンド
☐ アンテナ
☐ タッチパネル式モニター
☐ ケーブル
☐ 黒体
☐ 黒体用スタンド

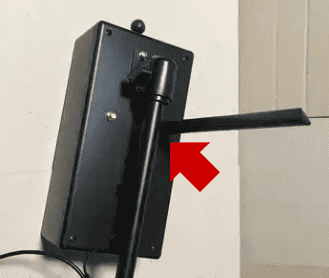

デバイスユニットの裏側に穴が２つ開いていることを確認し、上記の通り、それぞれの穴にアンテナをはめます。
アンテナの向きに指定はありませんので、取り付け後は、お好きな方向にアンテナを向けてください

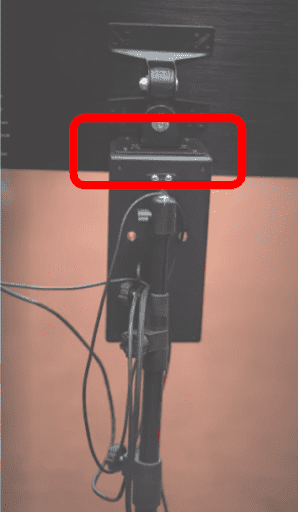

モニターをデバイスユニットの上に取り付けます。上記の通り、付属のネジを締めてモニターとデバイスユニットをしっかり固定します

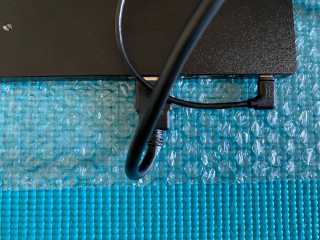

デバイスユニットに予め接続されたケーブル２本を、上記の通り、モニターに接続します。
上記の通り、スタンドをデバイスユニットに取り付けます。スタンドを任意の高さに調整した後、付属のネジを締めてスタンドを固定してください。
スタンドには、中間、下の方にもネジがあります。これを使用すれば、センサーの高さ、およびスタンドの脚の幅を調整できます。設置場所に合うよう、適宜調整してください。スタンドの脚の幅は大きい方が倒れにくくなりますので、幅を大きめに調整することをおすすめします。
