組み立て - BASIC

組み立てを開始する前に、サーモカメラの設置場所を決めましょう。

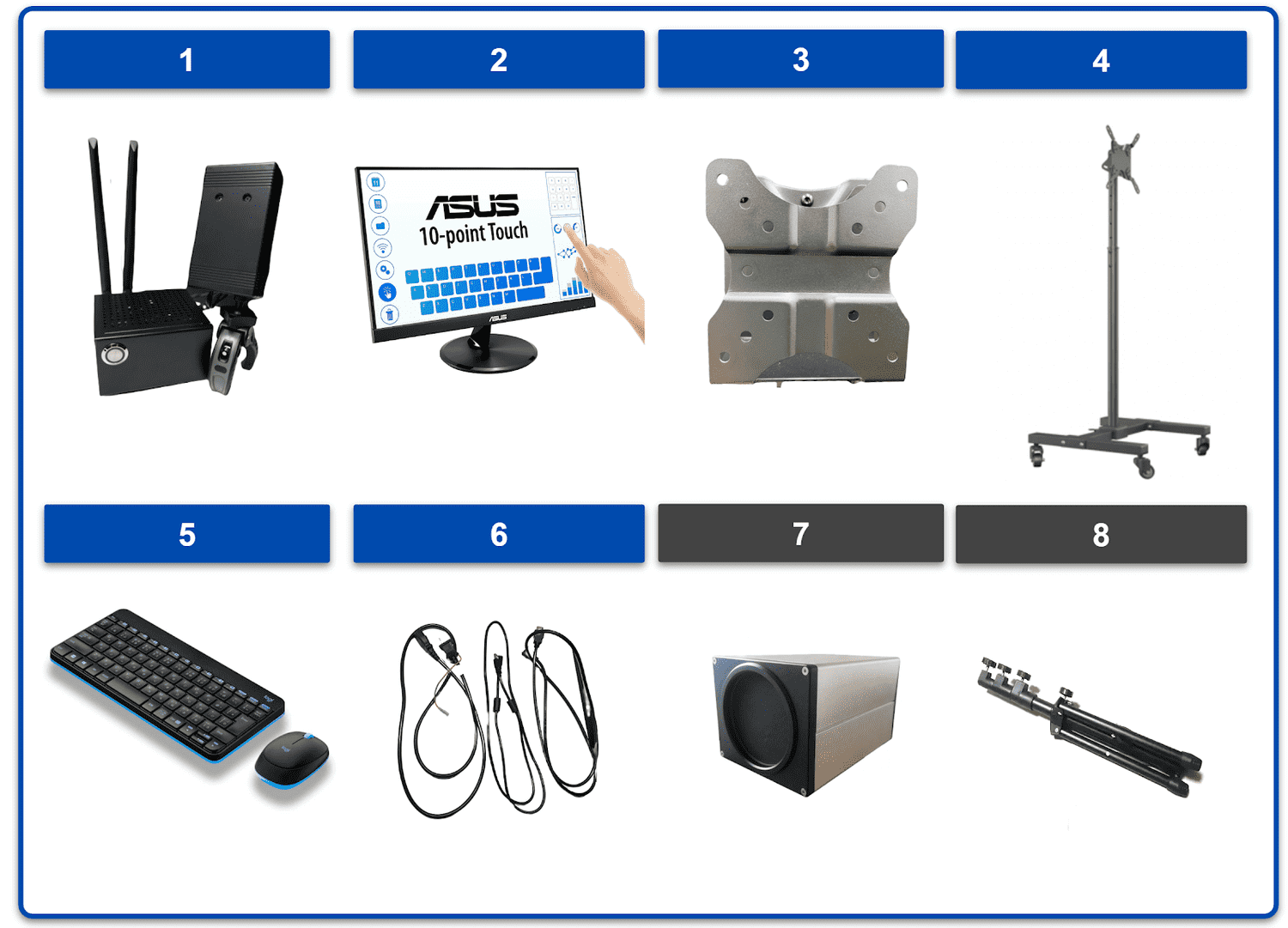

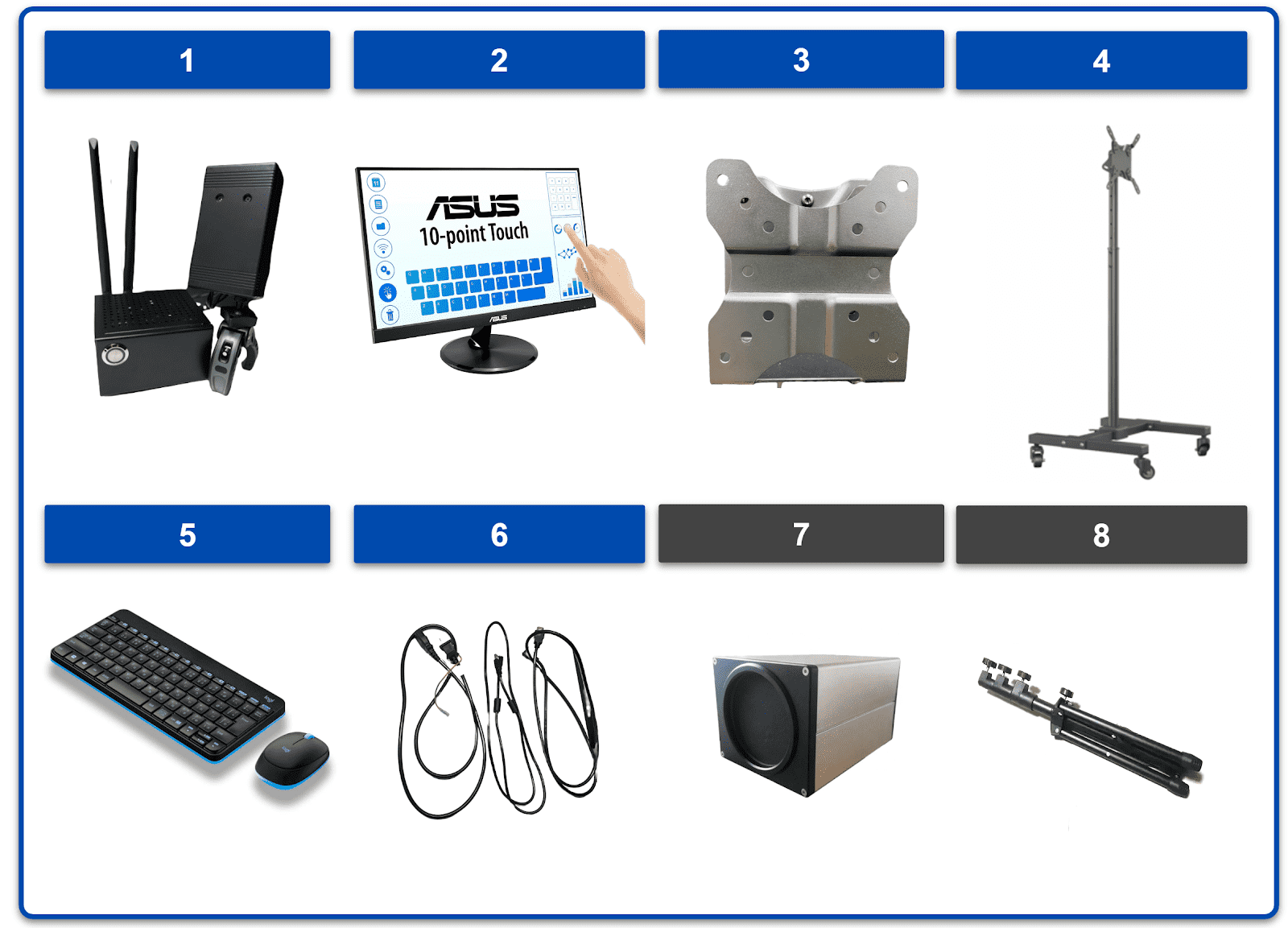

梱包品の中に、下記が含まれていることをご確認ください。
もし不備不足がございましたら、10営業日以内に[email protected]までお問合せください。

☐ サーモカメラ(上)・デバイスユニット(下)
☐ モニター
☐ モニター背面設置用VESAマウント
☐ スタンド（＋スタンド設置用の各種ネジ）
☐ マウス一体型キーボード
☐ ケーブル

☐ 黒体
☐ 黒体用スタンド

組み立てるにあたって、ネジを外す／取り付る必要があります。
⇒その際は、付属の下記パーツ（Q・R）およびドライバーを適宜ご使用ください。

下記のステップ1～4については、下記のビデオも併せてご参照ください。

https://drive.google.com/drive/u/0/folders/1nNdt3fTszhh6ETQByP5XuLQU8pzDwxWp

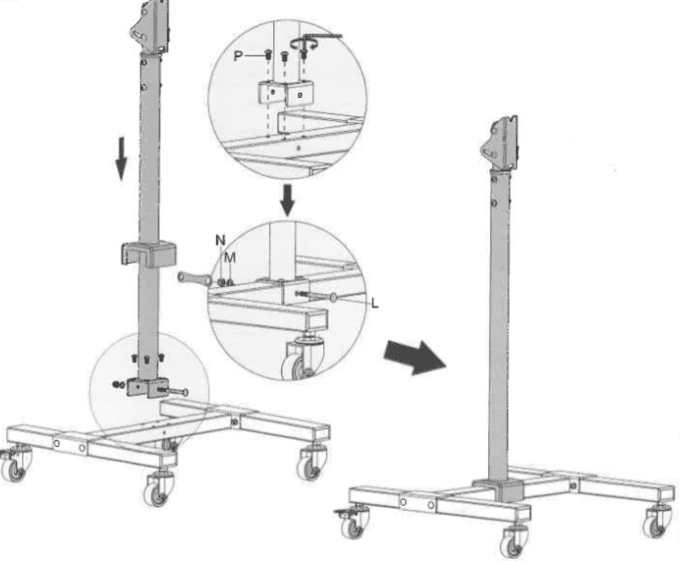

1. スタンドのポール下部にある５か所のネジを外す

2. H型ベースとスタンドを重ねる

3. スタンドのポール下部にある５か所のネジを再度取り付け、ベースとポールを固定する

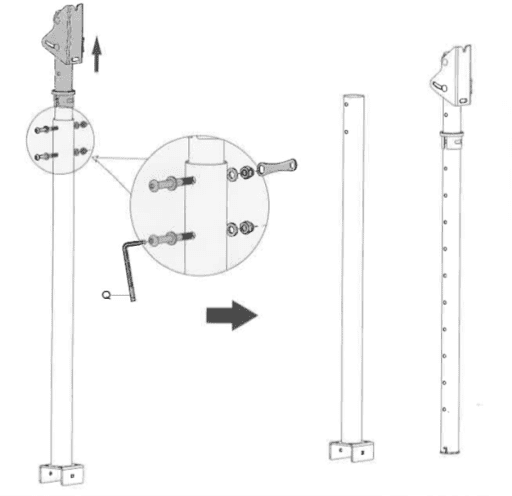

1. スタンドのポールにあるネジ２つを外す

2. ネジを外すと、スタンドのポールを上に引き上げられるようになるため、お好みの高さまで引き上げる

3. お好みの高さまで引き上げたら、ネジを再度取り付け、スタンドのポールの高さを固定する

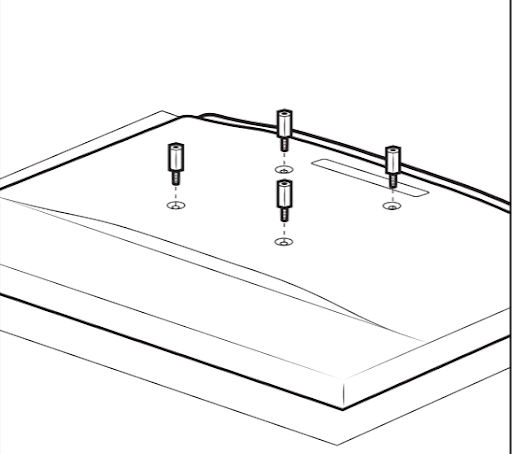

1. モニター背面にある４つの穴と、VESAマウントの１番外側にある４つの穴を重ねる

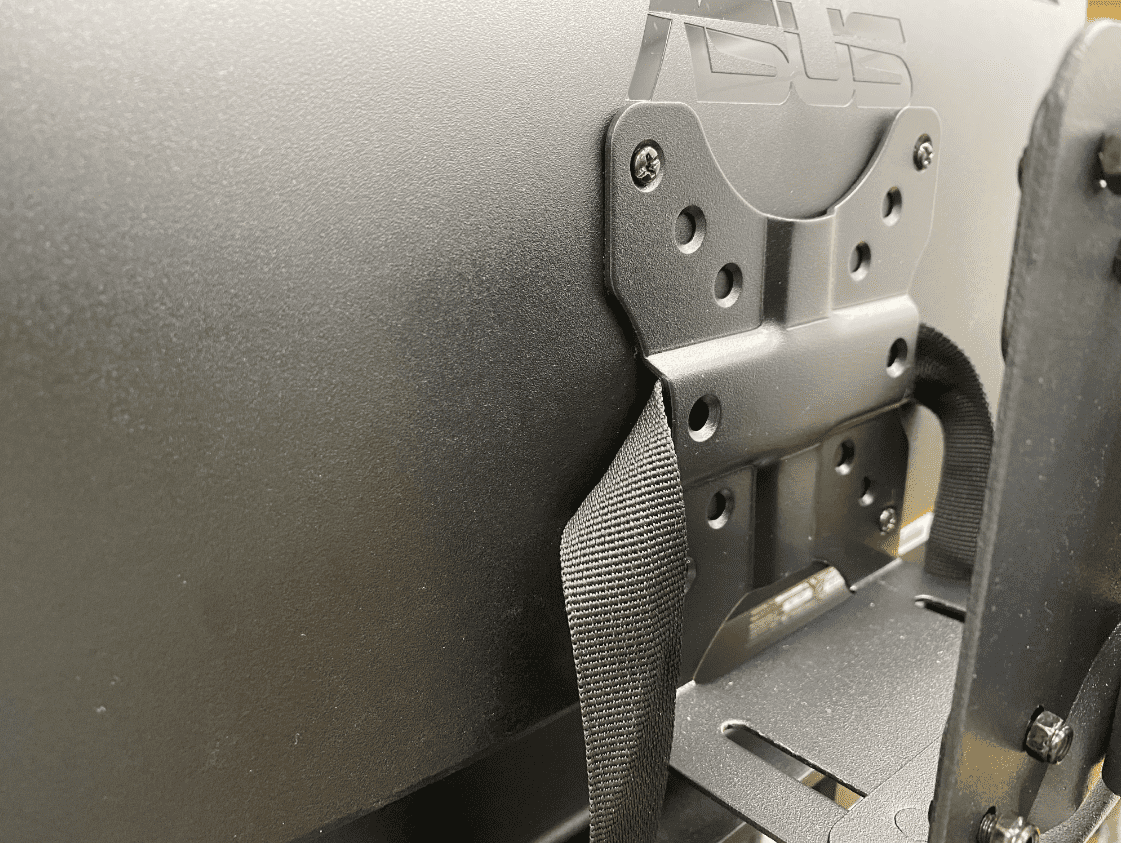

2. モニターとVESAマウントの間にある隙間に、付属のベルトを通す

3. ネジを４つの穴にはめ、ドライバーを使ってネジを締める

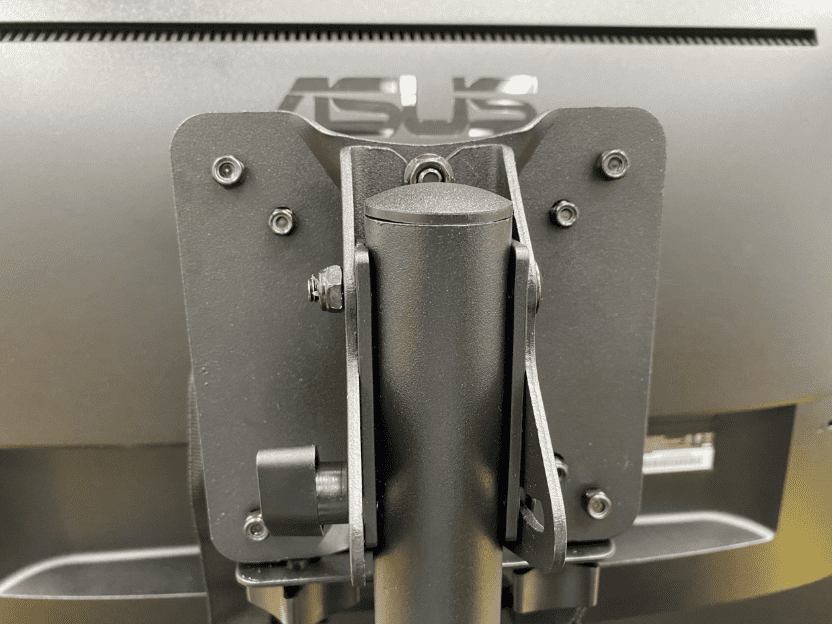

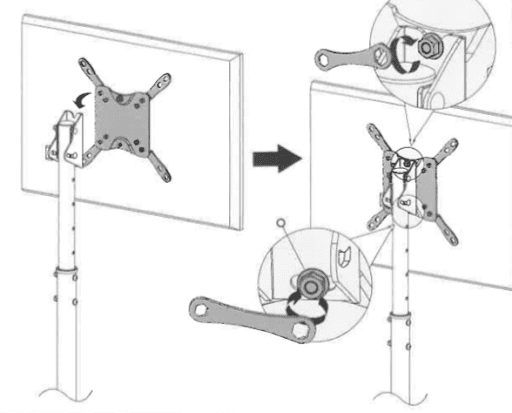

1. （モニター背面に取り付けた）VESAマウントの中央部にあるネジ２つを外す

2. スタンドの上部にある穴２つにVESAマウントをはめる

3. ネジを再度取り付け、スタンドとモニターを取り付ける

詳しくは、下記のビデオをご参照ください。　

https://drive.google.com/drive/u/0/folders/1nNdt3fTszhh6ETQByP5XuLQU8pzDwxWp
